Как-то незаметно пролетели 3 выходных дня. Ну на то они и выходные, чтобы незаметно пролетать.

За это время я успел сварганить преселектор на короткие волны, и даже проапгрейдил его…

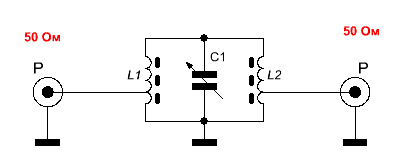

Преселектор представляет собой корпус из фольгированного стеклотекстолита, в котором находятся 2 катушки и КПЕ. Схема от Виктора, RW4CMG.

Катушки намотал на каркасах от ПЧ телевизоров. Диапазон получился от 4.5МГц до примерно 18МГц.

Для моего SunSDR особой пользы нет от такого преселектора, разве что позволяет улучшить согласование с разными антеннами. А вот при подключении к Degen 1103 эффект более ощутим, становится меньше зеркальных помех, прием значительно улучшается.

После этого решил добавить еще несколько элементов в преселектор. Об этом в следующий раз.
