Есть у меня один хороший друг. И любит он маяться фигней собирать в корпусах от старых приемников и магнитофонов переносные мп3 плееры.

Значит покупает он старый магнитофон, вытряхивает оттуда все кишки, вставляет мп3 плеер (без корпуса естественно) выводит кнопки для управления на переднюю панель, ну и для того чтобы мп3 плеер раскачивал динамик установленный в корпусе магнитофона нужен усилитель.

Вот с таким вопросом он ко мне и обратился. Я полазил по инету и нашел микросхему TDA2822M. Дешевенькая микруха, стоит порядка 10р, и позволяет собрать либо стерео либо моно усилитель(в мостовом включении).

Динамик в корпусе магнитофона был один поэтому выбор пал на мостовое включение. За схемой далеко ходить не пришлось, ее просто слизал с даташита.

Кстати вот и схема:

Ничего сложного, сама микруха и несколько навесных элементов. За 5 минут быстренько скидал платку, распечатал, вытравил, просверлил, залудил и спаял :)

Работает! При 4.5 вольтах питания “орет” не хило на 8 Ом динамик.

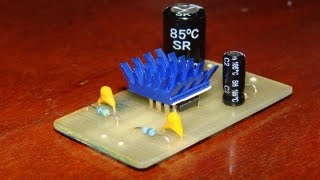

Вот как оно выглядит:

Радиатор на микруху приклеивал уже мой друг, поскольку при работе на полной громкости, она достаточно сильно нагревается.

Печатку в Sprint Layout скоро выложу.
